Что такое Ортопантомограмма

Содержание

1. Что показывает ортопантомограмма: описание
2. Чем отличается ОПТГ и КТ и что лучше
3. Как часто можно делать снимок ОПТГ
4. Как проводится

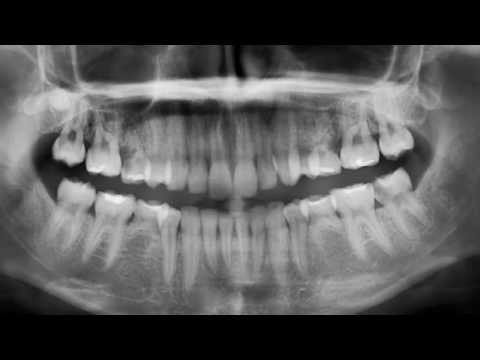

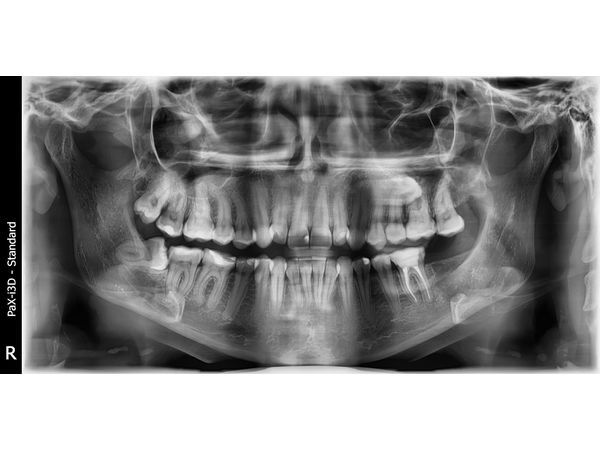

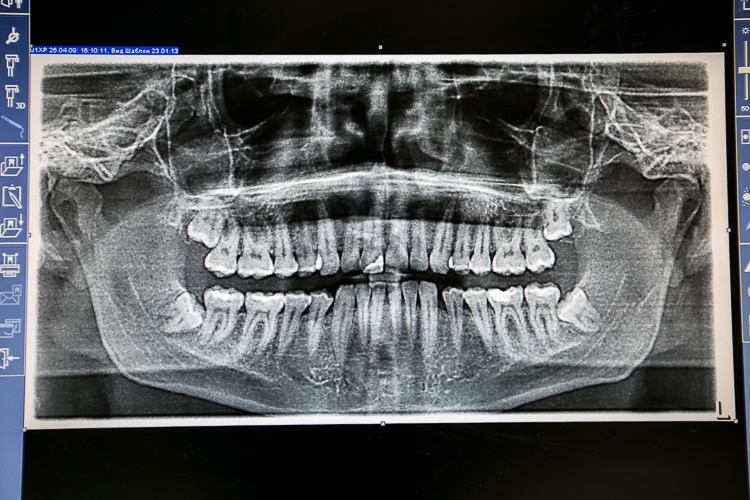

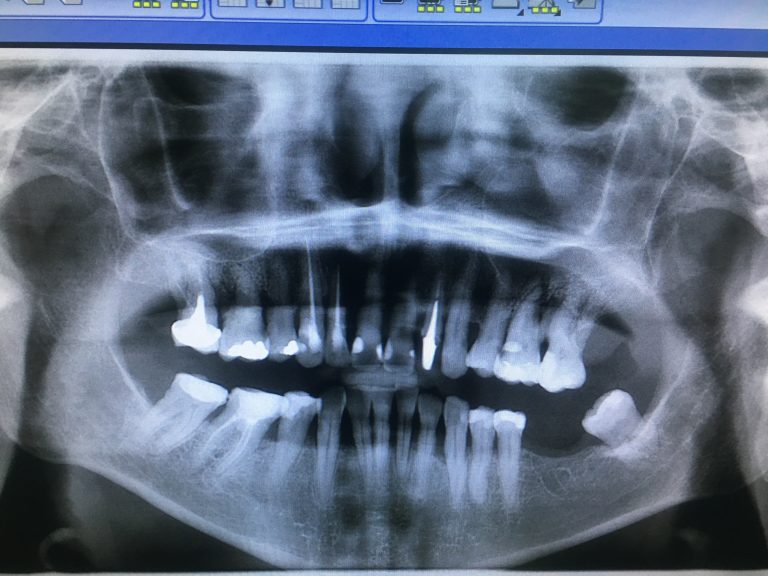

ОПТГ или ортопантомограмма это панорамный рентгеновский снимок всего зубочелюстного аппарата с захватом пазух и мягких тканей. Без этого исследования невозможно представить современное стоматологическое лечение.

В отличие от прицельной рентгенографии отдельного зуба, ОПТГ даёт специалисту полную картину состояния обеих челюстей пациента. На основании этих знаний подбирается тактика дальнейшей терапии.

Вся процедура занимает 10-15 секунд, после чего получается снимок на цифровом или аналоговом носителе. Качество изображения — высокое, с хорошим разрешением, врач может рассмотреть детали и заметить мельчайшие изменения.

Описание / что показывает рентген зубов

Во время выполнения пантомограммы в программу записи попадают не только оба зубных ряда, но и кости носа, нижней челюсти, оба нижнечелюстных сустава и прилегающие мягкие ткани.

Рентген зубов определяет:

• Положение корней зубов.
• Изъяны контактных поверхностей коронок.
• Скрытые кариозные пятна и полости.
• Кистозные и другие новообразования.
• Ход прорезывания и роста зубов в детском возрасте.
• Наличие не прорезавшихся зубов.
• Состояние окружающих тканей (пародонта).
• Дефекты смыкания челюстей.
• Разрушение костей, артроз челюстных суставов.
• Качество пломб, запломбированных каналов.
• Воспаления лицевых нервов, носовых пазух.

Снимок назначают для протезирования, ортодонтического, сложных случаев хирургического лечения, при челюстно-лицевых травмах, ЛОР заболеваниях.

ОПТГ или КТ: что лучше / чем отличаются

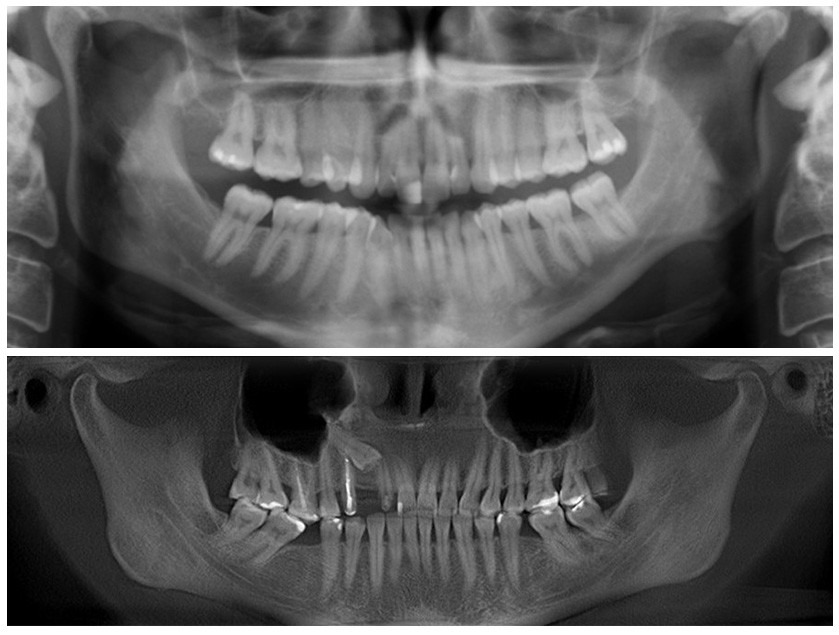

Компьютерная томография отличается от ортопантомограммы тем, что на выходе получается трёхмерный снимок. Его можно поворачивать, раскладывать на слои, получая наиболее детальные сведения о состоянии структуры исследуемого участка.

Доза облучения при выполнении обоих видов не превышает нормы СанПиНа, но есть отличия. При пантомографическом обследовании пациент получает 20-30 микрозиверт, а при КТ — 60-70.

Компьютерный снимок считается более информативным из-за отсутствия в нём искажений, присущих двухмерному изображению. Но его запрещено делать во время беременности. Женщинам, находящимся в ожидании ребёнка, во 2 и 3 триместрах будет предложена пантомограмма.

Решать, что лучше ортопантомограмма или КТ в конкретном случае должен специалист-стоматолог исходя из целей лечения и особенностей пациента.

Как часто можно делать

По санитарным нормам суммарная лучевая нагрузка на человека за 1 год не должна превышать 1000 мкЗв. Во время ортопантомографии пациент облучается дозой в 20-30 мкЗв. Путём несложных подсчётов вычисляем, что за год возможно сделать снимок 50 раз!

Ответ на вопрос, как часто можно делать ортопантомограмму — как посчитает лечащий врач. Вычисления показывают, что облучение при ОПТГ почти безопасно. Его разрешено проводить во время беременности, минуя 1 триместр. По уровню нагрузки исследование сопоставимо с 3-4 часовым перелётом на самолёте.

Как проводится

Перед началом обследования человек снимает все металлические предметы: украшения, съёмные протезы, слуховой аппарат. Он надевает защитный фартук, встаёт или садится внутри рамки аппарата. Подбородок укладывается на специальный держатель, зубами зажимается пластиковый мундштук, руки держатся за ручки прибора. Делается это для максимальной стабилизации головы во время проведения процедуры.

Излучатель с кассетой вращаются вокруг человека в течение 10-30 секунд. Результат запишут на диск, плёнку или бумагу. Обследование безболезненно и занимает 10-15 минут.



цены, запись онлайн, адреса, отзывы на Meds.ru

Введите направление или название услуги

Введите район или метро

Сеть клиник Клиника Зуб.

ру

Клиника стоматологии Зуб.ру на Автозаводской

Клиника стоматологии Зуб.ру на Автозаводской

1-й Кожуховский пр., д. 9

09:00-22:00

Пн-Пт 09:00-22:00

Cб 09:00-21:00

Вс 09:00-21:00

Стоматологическая клиника «Зуб.ру» на Автозаводской относится к сети одноименных стоматологий города, ведет прием пациентов согласно на уровне мировых стандартов. Врачи клиники — опытные специалисты с большим стажем, владеющие инновационными методиками лечения зубов и десен.

Записаться на прием

Для записи в любой филиал клиники звоните по телефону: +7 (499) 116-78-00

Клиника НАКФФ

Клиника НАКФФ

ул. Угрешская, д. 2, стр. 7

08:00-21:00

Пн-Пт 08:00-21:00

Cб 08:00-20:00

Вс 08:00-18:00

Клиника широкого профиля «НАКФФ» начала работу в 2007 году, оказывает лечебно-диагностические услуги по 22 специализациям.

• 2100 Ортопантомограмма (панорманый снимок)
• 1800 Ортопантомограмма (3-D снимок)
• Смотреть прайс-лист клиники →

Записаться на прием

Для записи в клинику звоните по телефону: +7 (499) 116-78-00

Сеть клиник Медицинский центр Доктор рядом

Медицинский центр Доктор рядом на Пролетарской

Медицинский центр Доктор рядом на Пролетарской

ул. Симоновский вал, д. 15, стр. 2

08:00-21:00

Пн-Пт 08:00-21:00

Cб 09:00-15:00

Вс 09:00-15:00

Медицинский центр Доктор рядом на Пролетарской оказывает полный спектр медицинских услуг для пациентов всех возрастов. Медицинская помощь включает диагностику, лечение (в том числе малоинвазивную хирургию), профилактику различных заболеваний.

Записаться на прием

Для записи в любой филиал клиники звоните по телефону: +7 (499) 116-78-00

Сеть клиник Медлайн-Сервис

Медлайн-Сервис в Текстильщиках

Медлайн-Сервис в Текстильщиках

ул. Грайвороновская, д. 16, корп. 1

08:00-21:00

Пн-Пт 08:00-21:00

Cб 08:00-21:00

Вс 09:00-20:00

Медицинская клиника широкого профиля «Медлайн-Сервис» в Текстильщиках занимается диагностикой и лечением различных заболеваний. Клиника занимается выдачей справок, листков нетрудоспособности, медицинских книжек. Возможно пройти полный медицинский осмотр и получить заключение специалистов.

• 350 Контрольный ОТПГ
• 750 Ортопантомограмма для пациентов клиники
• 1050 Ортопантомограмма на вынос
• Смотреть прайс-лист клиники →

Записаться на прием

Для записи в любой филиал клиники звоните по телефону: +7 (499) 116-78-00

Сеть клиник Стоматология Дэнта-Эль

Стоматологическая клиника Дэнта-Эль м. Кузьминки

Стоматологическая клиника Дэнта-Эль м. Кузьминки

Волгоградский пр-т, д. 54

09:00-21:00

Пн-Пт 09:00-21:00

Cб 09:00-21:00

Вс 09:00-21:00

• 1100 Ортопантомограмма
• 1400 ОПТГ на носителе в прикусе
• 1400 ОПТГ на носителе вне прикуса
• Смотреть прайс-лист клиники →

Записаться на прием

Для записи в любой филиал клиники звоните по телефону: +7 (499) 116-78-00

Сеть клиник СМ-Клиника

СМ-Клиника на Волгоградском проспекте

СМ-Клиника на Волгоградском проспекте

пр-т Волгоградский, д.

42, стр. 12

08:00-22:00

Пн-Пт 08:00-22:00

Cб 09:00-21:00

Вс 09:00-21:00

«СМ-Клиника» на Волгоградском проспекте — это многопрофильное медучреждение, высококвалифицированные врачи которого имеют профессиональный уровень и многолетний опыт в оказании врачебной помощи. Комфортные условия условия клиники, индивидуальный подход специалистов и внимательное отношение медперсонала способствуют эффективному лечению и скорейшему выздоровлению пациентов.

• 850 Дентальный рентгеновский снимок
• 2000 Панорамный рентгеновский снимок
• 900 Описание ортопантомограммы (ОПТГ)
• Смотреть прайс-лист клиники →

Записаться на прием

Для записи в любой филиал клиники звоните по телефону: +7 (499) 116-78-00

Медицинский центр Клиника 1

Медицинский центр Клиника 1

ул. Шарикоподшипниковская, д. 13А

09:00-21:00

Пн-Пт 09:00-21:00

Cб 10:00-18:00

Лечебно-диагностический медцентр «Клиника 1» ведет амбулаторный прием пациентов по основным направлениям, включая терапию, кардиологию, гинекологию, урологию, эндокринологию, дерматовенерологию, проктологию, отоларингологию, наркологию. Здесь работают высококвалифицированные специалисты.

• 1100 Ортопантомограмма
• Смотреть прайс-лист клиники →

Записаться на прием

Для записи в клинику звоните по телефону: +7 (499) 116-78-00

Стоматологическая клиника Dante Sage Club (Данте Саж Клаб)

Стоматологическая клиника Dante Sage Club (Данте Саж Клаб)

3-й Донской пр-д, д. 1

09:00-21:00

Пн-Пт 09:00-21:00

Cб 09:00-21:00

Вс 09:00-21:00

Стоматологическая клиника «Данте Саж Клуб» предлагает пациентам максимально широкий выбор лечения и восстановления зубного ряда. Врачи клиники имеют научные степени, высокий уровень квалификации и большой опыт работы.

• 1000 Панорамный рентгеновский снимок
• Смотреть прайс-лист клиники →

Записаться на прием

Для записи в клинику звоните по телефону: +7 (499) 116-78-00

Сеть клиник Клиника Зуб. ру

Клиника стоматологии Зуб.ру на Шаболовской

Клиника стоматологии Зуб.ру на Шаболовской

2-й Верхний Михайловский пр., д. 9, стр. 2, 3 эт.

09:00-21:00

Пн-Пт 09:00-21:00

Cб 09:00-21:00

Вс 09:00-21:00

Стоматологическая клиника «Зуб.ру» на Шаболовской — одна из первых клиник в сети столичных стоматологий. Здесь осуществляются лечение и диагностика заболеваний у детей и взрослых. Ведущие врачи клиники имеют большой клинический опыт, степень кандидата наук.

• 870 Ортопантомограмма
• Смотреть прайс-лист клиники →

Записаться на прием

Для записи в любой филиал клиники звоните по телефону: +7 (499) 116-78-00

Сеть клиник Стоматологический центр Симпладент

Стоматологическая клиника ROOTT на Пролетарской

Стоматологическая клиника ROOTT на Пролетарской

Волгоградский пр-т, д. 4

10:00-22:00

Пн-Пт 10:00-22:00

Cб 10:00-22:00

Вс 10:00-22:00

Стоматологическая клиника ROOTT на Пролетарской — одна из двух профильных клиник, где специалисты мирового уровня выполняют весь комплекс лечения зубов и десен. В клинике используются инновационные технологии, материалы высокого качества производства Швейцарии, Германии и Японии.

• 1000 Ортопантомограмма
• Смотреть прайс-лист клиники →

Записаться на прием

Для записи в любой филиал клиники звоните по телефону: +7 (499) 116-78-00

Отзыв о клинике: Лаборатория 3Д Лаб м. Сухaревская

После консультации у врача-стоматолога меня направили в Лабораторию ЗД Лаб у метро Сухаревская. В этой лаборатории мне сделали цифровую ортопантомограмму. Результат получила в тот же день. Этот снимок даст возможность врачу определить какой вид протезирования для меня наиболее актуальный. С такой качественной аппаратурой это стало доступно каждому.

–

Валя

, 25 января 2017 г.

Отзыв о клинике: Лаборатория 3Д Лаб м. Сухaревская

Если нужна более точная и детальная диагностика, то нужно выбирать Лабораторию 3Д Лаб у метро Сухаревская. Новейшее оборудование, инновационные методики лечения, безопасность, высокая квалификация врачей, широкий выбор стоматологических услуг — это далеко не весь перечень достоинств, гарантий этого медицинского учреждения. Обращайтесь и оцените работу специалистов по достоинству.

–

Иван

, 9 февраля 2017 г.

Опг рентген (ортопантомография): что это такое, симптомы и лечение

Возврат

Индекс

1. Что такое ортопантомография?
2. Из чего состоит рентгенологическое исследование OPG?
3. Зачем делают рентген ОПГ?
4. Подготовка к ортопантомографии
5. Достижения и разработки







Ортопантомография , также известная как Рентгенография ОПГ (или просто ОПГ), панорамная рентгенография или пантограмма — это разновидность рентгеновского сканирования, которая дает панорамный или широкий обзор нижней части лица . Он может отображать все зубы на обеих челюстях на одном снимке, в том числе и те, которые еще не прорезались или не прорезались, например, зубы мудрости. Он также предлагает вид на челюстную кость и височно-нижнечелюстной сустав (ВНЧС) , который соединяет челюсть с остальной частью черепа.



ОПГ — это рентген нижней части лица. Как и все рентгеновские лучи, он включает в себя использование коротких импульсов низкоуровневого излучения для создания изображений внутри тела — в данном случае костей и зубов .

Процедура панорамной рентгенографии зубов заключается в том, что пациент кладет подбородок на небольшую полку перед рентгеновским аппаратом и осторожно кусает стерильный мундштук . Это позволит удерживать голову и рот в неподвижном состоянии во время съемки.

Панорамный рентгеновский аппарат состоит из вращающегося рычага с источником рентгеновского излучения на одном конце и пленочного механизма (который захватывает изображение) на противоположном конце. Рука вращается вокруг головы пациента, чтобы захватить широкий обзор его рта и челюсти.

Процедура выполняется очень быстро. Как и при любом рентгене, пациент не чувствует дискомфорта во время процедуры и после нее может продолжать заниматься своими повседневными делами.





Ортопантомография — это метод, используемый в стоматологии, позволяющий стоматологу просматривать все зубы своего пациента и определять их количество, положение и рост , включая те, которые еще не прорезались. OPG-рентген может быть сделан для планирования ортодонтического лечения , для выявления наличия или оценки развития зубов мудрости , для осмотра челюстная кость или общий обзор состояния зубов пациента .



Как и при любом рентгене, перед сканированием вас попросят снять все украшения, очки и другие металлические предметы, так как они могут повлиять на изображение.



Стоматологическая рентгеновская технология

в настоящее время отходит от традиционной пленочной технологии к цифровой рентгеновской технологии , использующей электронные датчики и компьютеры для создания изображений. Цифровые рентгеновские снимки позволяют мгновенно просматривать сканы, не дожидаясь проявления пленки. Они также более эффективны при получении высококачественных изображений с первого раза, уменьшая количество необходимых повторных сканирований и, следовательно, уменьшая облучение пациента.

Ортопантомограмма — wikidoc

Содержание

• 1 Обзор
• 2 Оборудование
• 3 Формирование образа
• 4 фильма
• 5 Цифровой
• 6 исторических вех цифровых панорамных систем
  • 6.1 Примеры изображений
• 7 Использование для диагностики

Обзор

На этом рентгеновском снимке показаны верхняя и нижняя челюсти, все зубы, включая «зубы мудрости», лобные, носовые и верхнечелюстные пазухи, а также комплекс височно-нижнечелюстного сустава или «ВНЧС».

Ортопантомограмма (ОПГ), также известная как «ортопантограмма» или «панорекс», представляет собой панорамный сканирующий рентгеновский снимок верхней и нижней челюсти. Он показывает двухмерный вид полукруга от уха до уха.

Оборудование

Стоматологическое панорамное рентгенографическое оборудование состоит из горизонтального вращающегося кронштейна, который удерживает источник рентгеновского излучения, и движущегося пленочного механизма (несущего пленку), расположенного на противоположных концах. Череп пациента находится между рентгеновским генератором и пленкой. Источник рентгеновского излучения коллимируется к пленке, чтобы дать луч в форме вертикального лезвия шириной 4-7 мм при попадании на пленку после пересечения черепа пациента. Также высота этого луча охватывает области нижней и верхней челюсти. Рука движется, и ее движение можно описать как вращение вокруг мгновенного центра, который смещается по заданной траектории.

Производители предлагают различные решения для перемещения руки, стараясь сохранить постоянное расстояние между зубьями пленки и генератора. Кроме того, эти подвижные решения пытаются проецировать зубную дугу как можно ортогонально. Невозможно выбрать идеальное движение, так как анатомия очень сильно различается от человека к человеку. Наконец, каждый производитель выбирает компромисс, в результате чего коэффициенты увеличения сильно различаются по всей пленке (15–30%). Положение пациента очень критично в отношении резкости и искажений.

Формирование изображения

В норме человек прикусывает пластиковый шпатель, чтобы все зубы, особенно коронки, можно было рассмотреть по отдельности. Весь процесс ортопантомограммы занимает около одной минуты.

Поскольку при коллимации при вращении рентгеновские лучи проецируют на пленку только ограниченную часть анатомии в каждый момент времени, но по мере вращения вокруг черепа сканируется весь челюстно-лицевой блок. Пока рука вращается, пленка перемещается таким образом, что спроецированное частичное изображение черепа (ограниченное сечением луча) прокручивается по ней и полностью обнажает ее. Поскольку луч проходит через череп, частичное изображение, которое он проецирует на пленку каждое мгновение, содержит все анатомические элементы, которые он пересекает в черепе, перекрывая друг друга. Не все изображения перекрывающихся элементов, проецируемые на пленку, имеют одинаковое увеличение, поскольку пучок расходится, а элементы находятся на разном расстоянии от фокуса генератора. Также не все изображения элементов движутся с одинаковой скоростью на пленке-мишени, так как одни из них находятся далеко, а другие ближе к центру мгновенного вращения. Скорость пленки регулируется таким образом, чтобы точно соответствовать скорости проекции анатомических элементов той стороны зубного ряда, которая ближе к пленке. Поэтому они записываются резко, а элементы в разных местах записываются размыто, поскольку они прокручиваются с разной скоростью.

Панорамное изображение зубов подвержено серьезным искажениям, поскольку вертикальное и горизонтальное масштабирование по-разному меняются вдоль изображения. Вертикальное и горизонтальное масштабирование определяются относительным положением записываемого элемента относительно пленки и генератора. Ближе к генератору означает больший вертикальный зум. Более того, горизонтальное масштабирование также зависит от положения элемента относительно фокального пути. Внутри арка фокального пути означает большее горизонтальное масштабирование и размытие, снаружи — меньшее горизонтальное и размытое изображение.

В результате получается изображение, показывающее четко участок вдоль дуги нижней челюсти и размытое остальное. Например, более рентгеноконтрастная анатомическая область, шейные позвонки (шея), выглядит как широкий и размытый вертикальный столб, перекрывающий передние зубы. Путь, где анатомические элементы фиксируются резко, называется «фокальным путем».

Пленки

Существует два типа механизмов перемещения пленки: один использует скользящую плоскую кассету, удерживающую пленку, а другой использует вращающийся цилиндр, на который намотана пленка. Существует два стандартных размера стоматологических панорамных пленок: 30 см x 12 см (12 дюймов x 5 дюймов) и 30 см x 15 см (12 дюймов x 6 дюймов). Пленка меньшего размера требует на 8% меньше дозы рентгеновского излучения.

Цифровой

Стоматологическая рентгенология переходит от пленочной технологии (включающей химический процесс проявления) к Цифровому рентгеновскому аппарату , основанному на электронных датчиках и компьютерах. Одним из основных преимуществ по сравнению с пленочными системами является гораздо большая широта экспозиции. Это означает гораздо меньше повторений, что также снижает воздействие радиации на пациента. Утерянные рентгеновские снимки также можно распечатать. Другие существенные преимущества включают мгновенно просматриваемые изображения, возможность улучшения изображений, возможность отправки изображений по электронной почте практикующим врачам и клиентам, простое и надежное обращение с документами, уменьшенное воздействие рентгеновского излучения, отсутствие необходимости в темной комнате и использование химических веществ.

В одном конкретном типе цифровой системы вместо пленки используется фотостимулируемая люминофорная пластина (также известная как PSP — люминофорная пластина). После рентгеновского облучения пластина (лист) помещается в специальный сканер, где скрытое сформированное изображение точечно извлекается и оцифровывается с помощью лазерного сканирования. Оцифрованные изображения сохраняются и отображаются на экране компьютера. Этот метод находится на полпути между старой технологией, основанной на пленке, и современной технологией прямого цифрового изображения. Он похож на пленочный процесс, потому что он включает в себя ту же обработку поддержки изображения, и отличается тем, что процесс химического проявления заменяется процессом сканирования. Это не намного быстрее, чем обработка пленки, а характеристики разрешения и чувствительности оспариваются. Однако у него есть явное преимущество, заключающееся в том, что его можно использовать с любым уже существующим оборудованием без каких-либо модификаций, поскольку он заменяет только существующую пленку.

Также иногда термин «цифровой рентген» используется для обозначения отсканированных пленочных документов, которые в дальнейшем обрабатываются компьютерами.

Другие типы цифровых технологий обработки изображений используют электронные датчики. Большинство из них сначала преобразуют рентгеновские лучи в свет (используя слой GdO2S или CsI), который затем фиксируется с помощью датчика изображения CCD или CMOS. Немногие из них используют гибридную схему, которая сначала преобразует рентгеновское излучение в электричество (используя слой CdTe), а затем это электричество фиксируется в виде изображения секцией считывания на основе технологии CMOS.

В современных цифровых системах качество изображения намного выше, чем в обычных пленочных системах.

Исторические вехи для цифровых панорамных систем

1995 — DXIS, первая в мире стоматологическая цифровая панорамная рентгеновская система, доступная на рынке, представлена ​​компанией Signet (Франция).
